前面跟大家一起學(xué)習(xí)了一些混凝土脫模劑的配方，主要是因?yàn)榻谖宜窘拥讲簧倩炷撩撃┑膩黼娮稍儯越谛【幐蠹乙黄饘W(xué)習(xí)下關(guān)于混凝土脫模劑配方的課程。

好了，話不多說，我們看配方。

混凝土模板脫模劑

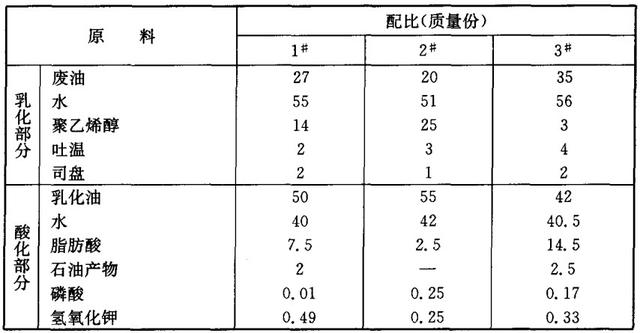

原料配比

制備方法
(1) 在對(duì)廢油進(jìn)行攪拌的情況下加人吐溫、司盤，攪拌均勻。
(2) 向混合物(1)中加入水，進(jìn)行攪拌的同時(shí)加人聚乙烯醇。
(3) 將乳化溶液(2)加熱到規(guī)定溫度后，在攪拌的情況下加人脂肪酸，升溫至 60℃?80℃后加人水,不停攪拌直至混合物穩(wěn)定。
(4) 向混合物(3)中滴加磷酸，攪拌均勻后加人氫氧化鉀，再攪拌均勻 。
原料配伍

品中各組分質(zhì)量份配比范圍如下。 乳化部分：廢油 27?35,水 55?56,聚乙烯醇 3?14,吐溫 2?4,司盤 1?2;酸化部分：乳化油 42?50,水 40?42,脂肪酸 2, 5?14. 5,石油產(chǎn)物 2-2.5,磷酸 0. 01?0. 25，氫氧化鉀 0. 33?0. 49。

本品原料中的廢油可選用廢機(jī)油、廢齒輪油;脂肪酸為硬脂酸;作為乳化劑使用的吐溫、司盤為吐溫- 60、司盤- 60； 聚乙烯醇濃度為10%；磷酸濃度為 85%。
產(chǎn)品應(yīng)用

本品可用于建筑工程澆灌混凝土?xí)r的模板表面涂層。

在實(shí)際應(yīng)用時(shí)，水與脫模劑的配比關(guān)系為 1 : 4。 涂抹鋼模3 次?4 次，瞭干后(20 min?30 min)即可。
產(chǎn)品特性

本品原料易得，成本低;膠粘性好，附著力強(qiáng);成模后穩(wěn)定性好，在引力作用下脫模容易，克服了現(xiàn)有同類產(chǎn)品不易干燥，容易污染鋼筋混凝土表面，拆模后表面油污清除工作量大等缺陷。

混凝土模板脫模劑2

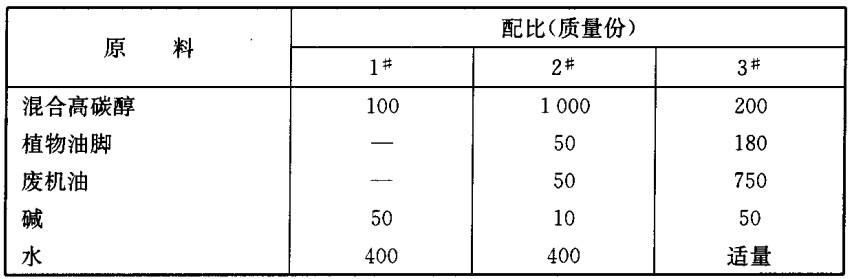

原料配比

制備方法
(1) 將混合高碳醇、植物油腳和堿混合，加熱至 100℃ 時(shí)，有大量水蒸氣及少量低分子量有機(jī)物揮發(fā)，繼續(xù)加熱 2 h?3 h 以使蒸汽基本排完。

(2) 在 85 ℃?95 ℃條件下向混合物（1)中加水，a 攪拌均勻后再加人廢機(jī)油，攪拌均勻，自然冷卻。
原料配伍

本品中各組分質(zhì)量份配比范圍如下：混合髙碳醇10?100,植物油腳 0?25,廢機(jī)油 0?75,堿適量，以不同廢料反應(yīng)完后乳液的后 pH 為準(zhǔn)，水適量。

原料中的混合髙碳醇可選用含有高碳醇的各種廢料，如以天然椰子油生產(chǎn)十二醇的下腳料，石油化工合成中所產(chǎn)生的混合高碳醇下腳料等;植物油腳是各種植物油廠精煉油脂時(shí)產(chǎn)生的任何植物油下腳料，如亞麻油、蓖麻油、桐油、梓油、菜籽油、大豆油、花生油、棉籽油、掠櫚油、玉米油、向日葵油、糠油等;廢機(jī)油可選用各種機(jī)械用過的輕質(zhì)和重質(zhì)機(jī)械油，如 10#、20#、30#、40# 機(jī)械油，紡織機(jī)油、冷凍機(jī)油、透平油、變壓器油等; 堿可選用各種工業(yè)級(jí)堿，如氫氧化鈉、氫氧化鉀或它們的水溶液、氨水、乙醇胺、二乙醇胺、三乙醇胺等
產(chǎn)品應(yīng)用

本品用于混凝土制件的脫模，適用于各種模板。 使用時(shí)，將本品加水稀釋到所需濃度，攪勻后涂刷即可。
產(chǎn)品特性

本品原料易得，生產(chǎn)成本低，生產(chǎn)工藝成熟，脫模效果好，不污染水泥制件，不腐蝕模板，無毒無臭，使用方便且長期存放不破乳變質(zhì)分層。

本品綜合利用工業(yè)廢料，避免了資源浪費(fèi)，減少了環(huán)境污染。
